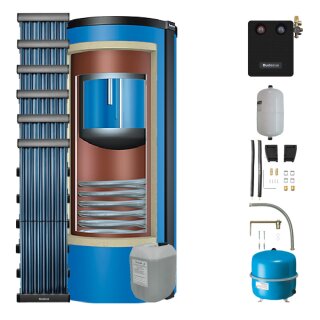

Logaplus Solarpaket S116
zur Warmwasserbereitung und Heizungsunterstützung mit Solarkombispeicher Logalux P750-CS und Logasol SKR10 CPC in
einer Reihe nebeneinander, für Aufdachmontage auf Pfannen-/Ziegeldach, bestehend aus:
6 Vakuumröhrenkollektoren Logasol SKR10
CPC als komplett montiertes Modul mit
6 Vakuumröhren aus Borosilikat-Glas,
beschichtetem, alterungsbeständigen
CPC-Spiegel sowie anthrazitfarbenem
Sammler-Gehäuse.
Bruttofläche: 1,22 m2
Aperturfläche: 0,98 m2
Kollektorinhalt: 0,85 l
Gewicht: 18 kg
Abmessungen
Breite: 624 mm
Höhe: 1947 mm
Tiefe: 85 mm
Durch die trockene Anbindung der Röhren ist jede einzelne Röhre ohne Entleerung der Anlage austauschbar.
5 Zwischenspiegel-Sets für die Lücken
zwischen 2 SKR10 CPC
1 Anschluss-Set Aufdach SKR10 CPC mit 2
flexiblen Anschlussrohren ca. 1 m lang
mit Klemmringverschraubungen für 18er
Kupferrohr, 2 Verschlusskappen sowie
Verbindungsmaterial
1 Aufdach-Grundset für 3 SKR10
1 Aufdach-Erweiterungsset für 3 SKR10
3 Sets mit je 4 verstellbaren Dachhaken
für die Montage von SKN, SKS und SKR
auf Dächern mit Pfannen-, Ziegel- oder
Biberschwanzeindeckung
1 Solarkombispeicher Logalux P750S-C,
Gesamtinhalt 750 Liter mit integriertem Warmwasserspeicher 160 Liter im
Bereitschaftsteil, Buderus Thermoglasur DUOCLEAN plus und Magnesiumanode.
Wärmeschutz aus abnehmbarem 100 mm dickem Polyesterfaservlies mit PS-Mantel.
Abmessungen inkl. Wärmeschutz:
Höhe: 1920 mm
Durchmesser: 1000 mm
Gewicht: 275 kg
1 Solarstation Logasol KS0110 mit integriertem Solarmodul SM200 und Hocheffizienzpumpe, inklusive Ausdehnungsgefäß Logafix 50 Liter mit Anschlusszubehör
5 Solarfluid LS, 10 Liter
1 Vorschaltgefäß 6 Liter
