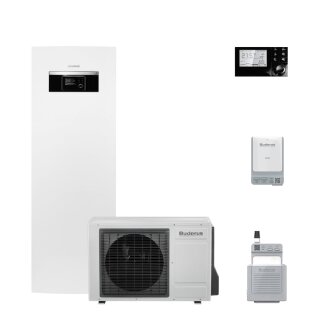

Buderus Logaplus M WLW166i-4 AR T190 Wärmepumpen-Paket mit WLW-4 SP AR Außeneinheit Split reversibel, WLW166i-10 T190 Inneneinheit, inkl. Warmwasserspeicher, exkl. Pufferspeicher, Funkmodul MX400, Wandhalterung MX400 - 7739622713

Buderus System Logasys SL6040 Logaplus M WLW166i-4 AR T190 Wärmepumpen-Paket mit WLW-4 SP AR Außeneinheit Split reversibel, WLW166i-10 T190 Inneneinheit, inkl. Warmwasserspeicher, exkl. Pufferspeicher, Funkmodul MX400, Wandhalterung MX400 - 7739622713

Buderus Logaplus M WLW166i-4 AR T190
Dieses Logaplus-Paket beinhaltet folgen-
de Komponenten:
- 1x Logatherm WLW-4 SP AR
- 1x Logatherm WLW166i-10 T190
- 1x LAN- und Funkmodul Set MX400
----------------------------------------
Buderus Logatherm WLW-4 SP AR (max. 4,32
kW bei A-7/W35) ist das Wärmepumpenmodul
(Außenaufstellung) von der Luft-Wasser-
Wärmepumpe Logatherm WLW166i in Split-
ausführung.
Dieses Wärmepumpenmodul wird mit dem Hy-
draulikmodul (Innenaufstellung) Loga-
therm WLW166i-10 T190: monoenergetisch
incl. Warmwasserspeicher kombiniert.
Erst die Kombination von Wärmepumpenmo-
dul mit Hydraulikmodul bildet eine funk-
tionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 1/4" und 5/8" Kältemit-
telleitungen verbunden.
Ein Adapter 1/2" auf 5/8" liegt bei.
-
Wärmepumpenmodul Logatherm WLW-4 SP AR:
- Invertergeregelter Verdichter- und Ge-
 bläsebetrieb
- reversibel
- Boden- oder Wandmontage möglich
-
Technische Daten:
Angabe gemäß EN 14511, 100 % Kompressor-
drehzahl:
- Heizleistung +7/35 C: 5,21 kW
- COP +7/35 C: 4,68
- elektr. Leistungsaufnahme: 1,11 kW
-
- Heizleistung +2/35 C: 3,81 kW
- COP +2/35 C: 3,39
- elektr. Leistungsaufnahme: 1,13 kW
- Modulation +2/35 C: 2,1-3,8 kW
-
- Heizleistung -7/35 C: 4,32 kW
- COP -7/35 C: 2,89
- elektr. Leistungsaufnahme: 1,49 kW
-
- Heizleistung -10/35 C: 3,92 kW
- COP -10/35 C: 2,69
- elektr. Leistungsaufnahme: 1,46 kW
-
Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 5,39 kW
- EER bei A35/W18: 4,53
- Kühlleistung +35/7 C: 3,7 kW
- EER bei A35/W7: 3,29
-
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 61 dB(A)
- Max. Schallleistungspegel im
 Tagbetrieb + Tonalität: 64+3 dB(A)
- Max. Schallleistungspegel im
 reduzierten Nachtbetrieb +
 Tonalität: 58+0 dB(A)
- Schalldruckpegel in 1 m Abstand
 (Lastpunkt n. 2013/811/EU): 53 dB(A)
- Nom. Luftvolumenstrom: 1800 qm/h
- Außenlufttemperatur min./max.
 Heizbetrieb: -20/+45
 Kühlbetrieb: +10/+46
- Kompressor: Twin Rotary
- Kältemittelmenge R32: 1,1 kg
- Max. Vorlauftemperatur (>A-7): 60 C
-
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, C 16 A
- Max. Leistungsaufnahme: 1,49 kW
-
- Anschluss Kältekreis
 Heißgasleitung: Bördelverb. 1/2"
 Flüssigkeitsleitung: Bördelverb. 1/4"
-
- Abmessungen
 Breite: 976 mm
 Höhe: 609 mm
 Tiefe: 380 mm
 Nettogewicht: 50 kg
----------------------------------------
Hydraulikmodul Logatherm WLW166i-10
T190:
- Mit EMS-plus Bedieneinheit Logamatic
 HMC310
- SG Ready: smart-grid-fähige Wärmepumpe
 ist für die Einbindung in ein intelli-
 gentes Stromnetz/eine PV-Anlage vorbe-
 reitet
- Konnektivität über das LAN- und Funk-
 modul MX400 (Zubehör) möglich
- Hocheffiziente Heizwasserpumpe Grund-
 fos UPM2K 25-75 PWM zur Heizwasserum-
 wälzung für direkt nachgeschalteten
 Heizkreis.
- Mit 6 kW elektr. Zuheizer (stufig 2,
 4, 6 kW)
- Manometer, Filterkugelhahn, Entlüfter
 und Sicherheitsventil
- Ausdehnungsgefäß 13,5 Liter
- Integrierter Warmwasserspeicher 190 l
 aus Edelstahl, max. 10 bar
- Inkl. 3-Wege-Umschaltventil für Heiz-
 oder Warmwasserbetrieb
- Kühlbetrieb still/dynamisch möglich
-
Technische Daten:
- Anschluss Kalt- / Warmwasser: 22 mm
-
- Anschluss Heizung: G 1" AG
- Heizwassertemperatur min/max: 7 / 80 C
- Anlagendruck
 minimal: 1,2 bar
 maximal: 3,0 bar
-
- In Kombination mit WLW-4 AR SP:
 Heizwasserseite
 Mindestvolumenstrom Abtauung: 0,9 m3/h
 Fussbodensystem nominal: 0,72 m3/h
 mit max. Restförderhöhe: 7,1 m
 Heizkörpersystem nominal: 0,47 m3/h
 mit max. Restförderhöhe: 7,2 m
-
- Anschluss Kältekreis
 Heißgasleitung: Bördelverb. 5/8"
 Flüssigkeitsleitung: Bördelverb. 1/4"
 Für Kältemittel R32
-
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X1
- Sicherungsautomat: 3polig, C 16 A
-
- Abmessungen
 Breite: 600 mm
 Höhe: 1800 mm
 Tiefe: 660 mm
 Nettogewicht: 136 kg
----------------------------------------
Vorbereitet für IP-Schnittstelle über
das LAN- und Funkmodul MX400 (Zubehör):
-
LAN- und Funkmodul MX400 zur WLAN oder
LAN-Kommunikation mit der App MyBuderus
und für die Aufschaltung der Heizungs-
anlage auf das Fachkundenportal Buderus
ConnectPRO.
-
Schnittstelle per WLAN (2,4 GHz) oder
alternativ kabelgebunden LAN zwischen
der Heizungsanlage und einem Netzwerk
(Internetzugang über Router erforder-
lich).
-
Einbindung in Softwarelösungen wie App
MyBuderus und Webportal ConnectPRO und
MyEnergyMaster (Buderus Energiemanager).
-
EEBUS Kommunikation für Bundesförderung
für effiziente Gebäude (BEG) und §14a
Energiewirtschaftsgesetz (EnWG).
-
MX400 mit HMC310 kombinierbar nur in ge-
eigneten Wärmeerzeuger-Baureihen.
HMC310 nicht kombinierbar mit Funkfern-
bedienung Logamatic RC120 RF bzw. Ein-
zelraumregelung SRC plus.
-
HINWEIS:
Es können zusätzliche Kosten für die
Internetverbindung entstehen, eine
Internet Flatrate ist empfohlen.
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
 Raumheizungs-Energieeffizienz
 der Verbundanlage: A++
Energieeffizienzklassen-
 Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage (Kessel): -
Jahreszeitbedingte Raumheizungs-
 Energieeffizienz der Verbund-
 anlage bei durchschnittlichen
 Klimaverhältnissen (WP) 128 %
-
Buderus-Artikel-Nr.: 7739622713

----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
