Die Logatherm WLW166i besteht aus einer Innen- und einer Außeneinheit. Es stehen Außeneinheiten in sieben Leistungsgrößen zur Verfügung, die nach individuellem Heiz- und Warmwasserbedarf gewählt werden können. Alle Logatherm WLW166i sind mit einem reversiblen Kältekreis ausgestattet. Damit kann – mit weiterem Zubehör – das Ein- / Zweifamilienhaus aktiv gekühlt werden und sorgt im Sommer für mehr Wohnkomfort. Ebenso kann die bivalente Inneneinheit WLW166i B mit einem Kessel (max. 25kW) zu einem bivalenten System kombiniert werden.
Beschreibung

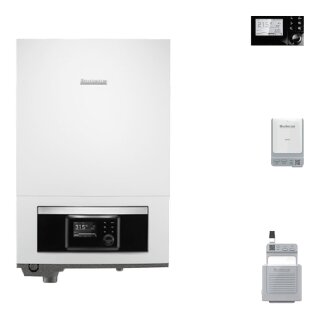

Artikelinfos im DetailBuderus Logatherm WLW166i-10 B bivalente Inneneinheit mit Bedieneinheit HMC310, Funkmodul MX400, Wandhalterung MX400 für Luft-Wasser-Wärmepumpen in Splitausführung - 7739622736
Buderus Logatherm WLW166i-10 B ist das
Hydraulikmodul (bivalent inkl. Bivalenz-
mischer, Innenaufstellung) von der Luft-
Wasser-Wärmepumpe Logatherm WLW166i in
Splitausführung.
-
Dieses Hydraulikmodul wird mit einem der
vier Wärmepumpenmodule (Außenaufstel-
lung) kombiniert:
Logatherm WLW-4 SP AR
Logatherm WLW-6 SP AR
Logatherm WLW-8 SP AR
Logatherm WLW-10 SP AR
-
Erst die Kombination von Wärmepumpenmo-
dul mit Hydraulikmodul bildet eine funk-
tionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 1/4" und 5/8" Kältemit-
telleitungen verbunden.
-
Hydraulikmodul Logatherm WLW166i-10 B:
- Mit EMS-plus Bedieneinheit Logamatic
HMC310
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz/eine PV-Anlage vorbe-
reitet
- Konnektivität über das LAN- und Funk-
modul MX400 (Zubehör) möglich
- Hocheffiziente Heizwasserpumpe Grund-
fos UPM2K 25-75 PWM zur Heizwasserum-
wälzung für direkt nachgeschalteten
Heizkreis.
- Mit Bivalenz-Mischer zur Kesseleinbin-
dung (max. 25 kW)
- Manometer, Filterkugelhahn, Entlüfter
und Sicherheitsventil
- Warmwasserbetrieb mittels externem Um-
schaltventil (Zubehör) möglich
- Kühlbetrieb still/dynamisch möglich
-
Technische Daten:
- Anschluss Heizung: G 1" AG
- Heizwassertemperatur min/max: 7 / 80 C
- Anlagendruck
minimal: 1,2 bar
maximal: 3,0 bar
-
- In Kombination mit WLW-4 AR SP:
Heizwasserseite
Mindestvolumenstrom Abtauung:0,72 m3/h
Fussbodensystem nominal: 0,72 m3/h
mit max. Restförderhöhe: 7,4 m
Heizkörpersystem nominal: 0,47 m3/h
mit max. Restförderhöhe: 7,5 m
-
- In Kombination mit WLW-6 AR SP:
Heizwasserseite
Mindestvolumenstrom Abtauung: 0,9 m3/h
Fussbodensystem nominal: 1,08 m3/h
mit max. Restförderhöhe: 5,8 m
Heizkörpersystem nominal: 0,68 m3/h
mit max. Restförderhöhe: 7,2 m
-
- In Kombination mit WLW-8 AR SP:
Heizwasserseite
Mindestvolumenstrom Abtauung: 0,9 m3/h
Fussbodensystem nominal: 1,4 m3/h
mit max. Restförderhöhe: 4,1 m
Heizkörpersystem nominal: 0,97 m3/h
mit max. Restförderhöhe: 6,5 m
-
- In Kombination mit WLW-10 AR SP:
Heizwasserseite
Mindestvolumenstrom Abtauung: 0,9 m3/h
Fussbodensystem nominal: 1,76 m3/h
mit max. Restförderhöhe: 2,5 m
Heizkörpersystem nominal: 1,15 m3/h
mit max. Restförderhöhe: 5,4 m
-
- Anschluss Kältekreis
Heißgasleitung: Bördelverb. 5/8"
Flüssigkeitsleitung: Bördelverb. 1/4"
Für Kältemittel R32
-
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Schutzklasse: IP X1
- Sicherungsautomat: 1polig, C 10 A
- Abmessungen
Breite: 485 mm
Höhe: 700 mm
Tiefe: 398 mm
Nettogewicht: 34 kg
----------------------------------------
Mit LAN- und Funkmodul Set MX400
----------------------------------------
Buderus-Artikel-Nr.: 7739622736
PDF-Dokumente
Sicherheitshinweise
Zur Vermeidung von Körper- und Gesundheitsschäden ist die Erstinbetriebnahme, Montage, Wartung, Inspektion sowie Instandsetzung nur von autorisierten Fachbetrieben (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) vorzunehmen!
Installation von Elektrogeräten mit einem Anschluss von 230 Volt /400 Volt nicht-steckerfertig ist von eingetragenen Fachbetrieben vorzunehmen. Installation von Geräten mit einer Nennleistung von mehr als 12kW ist eine Zustimmung des Örtlichen Netzbetreibers einzuholen.
Bitte beachten vor der Installation und Montage die Hersteller Installations-, Betriebs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten.
Bei Wärmeerzeugern ist unbedingt darauf zu achten, dass allein für diese Heizung nur zugelassene Abgastechnik zur Verwendung kommt. Zu einer bestimmungsgemäßen Verwendung gehören die Einhaltung der Hersteller Einbau, Inspektions- und Wartungsunterlagen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur durch ein autorisierte Fachbetriebe (Heizungsfachbetrieb u. Vertragsinstallationsunternehmen) auszuführen werden!
Achtung - Wichtige Informationen vor dem Einbau einer neuen Heizung:
Vor Einbau und Aufstellung einer Heizungsanlage, die mit einem festen, flüssigen oder gasförmigen Brennstoff betrieben wird, hat eine Beratung zu erfolgen, die auf mögliche Auswirkungen der Wärmeplanung und eine mögliche Unwirtschaftlichkeit, insbesondere aufgrund ansteigender Kohlenstoffdioxid-Bepreisung, hinweist.
Die Beratung ist von einer fachkundigen Person nach § 60b Absatz 3 Satz 2 oder § 88 Absatz 1 durchzuführen. Das Bundesministerium für Wirtschaft und Klimaschutz und das Bundesministerium für Wohnen, Stadtentwicklung und Bauwesen stellen bis zum 1. Januar 2024 Informationen zur Verfügung, die als Grundlage für die Beratung zu verwenden sind.
