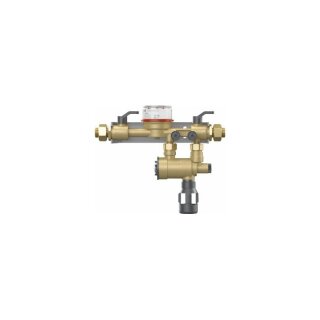

Reflex Fillset,
Kombinationsarmatur mit Montagebügel
zur direkten Verbindung von Nachspeiseeinrichtungen für Heiz- und Kühlwassersysteme mit Trinkwassernetzen.
Im Einzelnen bestehend aus:
-Armaturabsperrkugelhähnen,
-Systemtrenner nach DIN 1988-100 bzw.
DIN EN 1717 (BA), mit integriertem
Schmutzfänger,
-Wasserzähler,
-Montagebügel zur horizontalen
Wandmontage.
Typ: 0,8
zul. Betriebsüberdruck:10 bar
zul. Betriebstemperatur: 60 'C
Durchfluß-Kennwert kvs: 0,8 m3/h
Leergewicht:1,7 kg
Einbaulänge:293 mm
AnschlussEintritt: G 1/2
Austritt: G 1/2
