Buderus Logaplus-Paket B22, bestehend
aus:

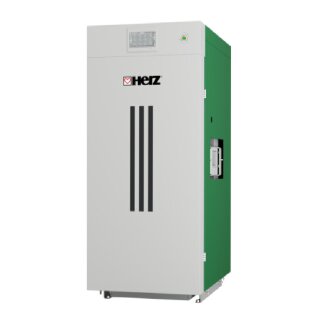

Herz Holzvergaserkessel "firestar 20 TControl" mit Flansch für Pelletfire Pelletbrenner, inklusive Sicherheitswärmetauscher Leistungsbereich: 9,9 - 22 kW.
Spezialkessel für Stückholzfeuerung mit
integriertem Saugzugventilator sowie
Flansch für Pelletbrenner rechts.
KESSEL: Aus Spezial Stahlblech (S235JRG2
nach EN10025) geschweißt und druckgeprüft, Isolierung 80 mm. Verkleidung ist
komplett montiert. Optimale Verbrennung
durch doppelte Wirbelbrennkammer. Bequeme Befüllung durch vorne liegende Füllschachttüre. Brennkammer (Aschentüre)
vorne. Türanschläge sind vor Ort umbaubar. Serienausstattung: Elektronische
Regelung, Saugzugventilator (drehzahlgeregelt)
WÄRMETAUSCHERREINIGUNG: Automatisch
Lieferung: Mit Reinigungsstange, Reinigungsbürste, Installations- und Bedienungsanleitung.
STEUERUNG-REGELUNG: 5,7" Farb-Touch Display, bedienerfreundlich durch klare Menüführung und einfachen Bildschirmaufbau
sowie schematische Darstellung. Diese
ist direkt am Kessel angebracht und ist
die zentrale Regeleinheit für : Rücklaufanhebung, Puffermanagement, Warmwasserbereitung und einen gemischten Heizkreis.
Inklusive aller erforderlichen Fühler
(PT1000) und Aussenfühler. Sämtliche Parameter wie Heizzeiten, Heizkurve, Boilerladezeiten und Temperaturen sind frei
einstellbar. Es besteht die Option der
Fernvisualisierung und Fernwartung via
Smartphone, PC oder Tablet-PC. Durch
entsprechende Module (Option) kann die
Regelung anlagenspezifisch erweitert
werden.
Technische Daten Stückholzkessel:
Länge: 1340 mm
Breite: 670 mm
Höhe: 1585 mm
Rauchrohrdurchmesser: 150 mm
Vorlaufanschlusshöhe: 1380 mm
Rücklaufanschlusshöhe: 1065 mm
Kesselgewicht: 622 kg
Füllschachtinhalt: 170 Liter
Förderdruck min/max: 5/20 Pa
Zulässiger Betriebsüberdruck: 3,0 bar
Zulässige Vorlauftemperatur: 90 C
Wasserinhalt: 106 Liter
Elektrischer Anschluss: 230 V / 50 Hz
Abgastemperatur Volllast: ca. 140 C
Abgastemperatur Teillast: ca. 100 C
Heizwasserqualität entsprechend ÖNORM H
5195 bzw. EN 12828 bzw. VDI 2034.
Erstinbetriebnahme
Die Erstinbetriebnahme Herz firestar ist
durch den Herz Kundendienst durchzuführenach Bitte beachten Sie bei der Installation und dem Betrieb des Festbrennstoffkessels folgende Vorgaben:
- Anschluss an ein nach EN 13384-1 berechnetes und für Festbrennstoffkessel
geeignetes feuchteunempfindliches Abgassystem
- Installation einer funktionsfähigen
Nebenlufteinrichtung (Zugbegrenzer)
und Einstellung auf den max. Förderdruck (siehe technische Daten)
- Einhaltung der Mindest-Rücklauf- und
Mindest-Kesselwassertemperatur durch
Einsatz einer empfohlenen Rücklauftemperaturanhebung
- Installation eines Pufferspeichers mit
einem Mindestvolumen von 55 Liter je
kW Kessel-Nennleistung (Pflichtvorgabe
der 1.BImSchV)
- Verwendung einer von Buderus empfohlenen Hydraulik (siehe technische Unterlagen)
- Verwendung von den Vorgaben entsprechendem Brennstoff
- Einhaltung der Mindest-Raumhöhe
- Anschluss einer thermische Ablaufsicherung an die öffentliche Trinkwasserversorgung
- Set für Rücklaufanhebung mit 3-WegeMotormischventil 1" und Stellmotor
(bis 35 kW) mit Pumpe Yonos Para 25/6
- K+W Zugbegrenzer ZUK 150
- K+W Rohrfutter für Schornsteinmontage
F150
- Logafix Ausdehnungsgefäß blau, Betriebsüberdruck 3 bar, 35 L / 1,5 bar
- Logafix Kappenventil MS 3/4" x 3/4"
- Therm. Ablaufsicherung TS 130, 3/4" A
Tauchhülse DN15, 142 mm lang
Kapillarrohr 1300 mm lang
- Kesselsicherheitsgruppe 1"
