Buderus Heizkreis-Paket Logaplus HKS 2 für KB195i/KB195i.2, Heizkreis-Set HSM20/6 BU (gemischt), Heizkreismodul MM100, Heizkreisverteiler HKV 2/25/25 V2, Wandmontage-Set WMS 1 - 7739617020

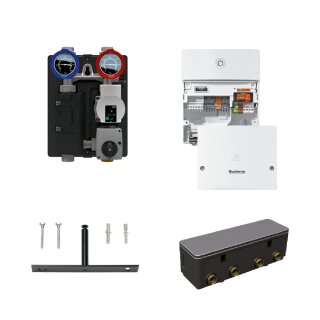

Paket besteht aus:
Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis mit Mischer DN 20 mit Strom-
sparpumpe, stufenlos elektronisch gere-
gelt, Förderhöhe 6 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Bude-
rus Regelgerät. Rückschlagventil, Kugel-
hahn-/Thermometer-Kombination im Vor-
und Rücklauf, 3-Wege-Mischer mit Stell-
motor werkseitig montiert, komplett mit
hochwertigen EPP Wärmedämmschalen
schwarz.
Geeignet für Frostschutzmittel < 50%.
-
Heizkreismodul MM100 für die Funktionen
Heizen/Kühlen/Warmwasser zum Einsatz im
Regelsystem Logamatic EMS plus.
Die Funktion ist über die Bedieneinhei-
ten RC310, HMC310, BC400 oder RC200
steuerbar.
-
Funktionsumfang bei MM100 Adressschalter
Stellung 1-4:
Regelung eines Heiz-/Kühlkreises mit
Pumpe (PC1), Mischer (VC1, optional),
Vorlauftemperaturfühler (TC1, optional),
Temperaturwächter (MC1, Fußbodenhei-
zung), Taupunktwächter (Wärmepumpe mit
Kühlfunktion, MD1) sowie einem Weichen-
fühler (T0, optional).
Zeitprogramm einstellbar (RC310, BC400:
2 Programme, RC200: 1 Programm). Mit
RC310/BC400/RC200: Regelungsart ein-
stellbar ("witterungsgeführt"/"raumge-
führt"). Alternativ bei Gas-/Öl-Wärme-
erzeugern Regelungsart "konstant" mit
Wärmeanforderung über Schaltkontakt.
Frostschutz, Nachtabsenkung, Sommer-Win-
terumschaltung einstellbar. Zusätzlich
bei BC400 in Verbindung mit Wärmepumpe
Kühlfunktion aktivierbar.
- Anschlussmöglichkeit Temperaturwächter
TB1 für Fußbodenheizung, Überwachung
und Störmeldung bei Auslösung
- Geeignet für Anschluss Hocheffizienz-
pumpe
- Einfache automatische Erkennung der
angeschlossenen Komponenten mit Kon-
figurationsvorschlag sowie Bedienung
über BC400/RC310/RC200
- Interne Kommunikation über EMS Daten-
bus
Besondere Planungshinweise:
- In Verbindung mit System-Bedieneinheit
BC400/RC310 max. 6 Module pro Anlage
(4 x Heizkreis mit Mischer + 2 x Warm-
wasser)
- In Verbindung mit Bedieneinheit RC200
max. 1 Modul pro Anlage (1 Heizkreis
mit Mischer)
- In Verbindung mit Wärmepumpe max. 4
Module pro Anlage (4 x Heizkreis)
- Nicht kombinierbar mit Modulen MM10/
SM10/WM10
-
Heizkreisverteiler mit übereinanderlie-
genden Vor- und Rücklaufverteiler-Kam-
mern aus Stahl, komplett mit Wärmedämm-
schalen zum direkten Anschluss der Heiz-
kreis-Sets HS/HSM.
Anschlussmaß
oben: DN 25
unten: G 1 1/4
Abmessungen
Breite: 580 mm
Höhe: 180 mm
Tiefe: 190 mm
-
Wandhalterung und Befestigungsmaterial
für die Wandmontage von 1 Heizkreis-Set.
-
Buderus-Artikel-Nr.: 7739606420
